今天為大家介紹的是法蘭密封面腐蝕缺陷超聲相控陣檢測技術知識，希望對大家有所幫助。

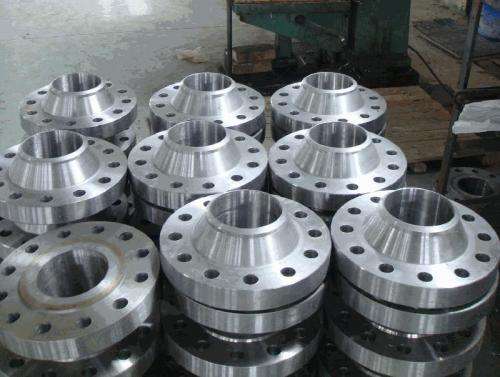

　　法蘭是承壓設備主要的受壓元件，用于管道之間相互連接或密封的介質，密封性是其最重要的使用性能，特別是用于高溫高壓、易燃易爆、劇毒環境下的法蘭，一旦泄漏會導致嚴重的后果。對于高含硫化氫介質的壓力管道，在法蘭密封面部位極易產生酸性水腐蝕和縫隙腐蝕，以及局部凹坑缺陷導致密封性失效而泄漏。

　　目前，對于法蘭腐蝕缺陷的檢測方法是在停車定期檢驗期間拆除緊固螺栓，進行目視或窺鏡檢查，在線或不拆除緊固件的情況下無法對密封面腐蝕缺陷進行檢測。由于法蘭的結構特點，使用常規射線、超聲檢測技術檢測都極為困難，可行性不強、可靠性差。

　　利用超聲相控陣技術可以檢測復雜的幾何形狀的優勢，把用常規超聲技術認為是不可能的或不容易實現的問題變?yōu)榱丝赡堋?/p>

　　選擇適當?shù)奶筋^和楔塊，深度聚焦在法蘭面，然后在法蘭的螺栓孔之間檢測，一個扇形顯示將描繪一個法蘭截面的視圖。

　　總結

　　法蘭結構特殊，利用超聲相控陣扇形掃查及聲束角度控制技術可對其密封面進行全面積有效檢測。

　　超聲相控陣檢測工藝可以對法蘭密封面腐蝕缺陷進行較為準確的定量。

　　為保證適當?shù)臋z測靈敏度，不同規格的法蘭需要制作不同的對比試塊，配置不同的探頭和楔塊，檢測成本較高。

　　為進一步提高檢測的精度和可靠性，還需進一步研制專用自動(或半自動)掃查器，減少人為因素的影響。

　　通過計算機軟件的輔助可優化檢測工藝，研究實際檢測和仿真模擬之間的偏差和關系，可為進一步完善工藝、形成檢測體系提供很大的幫助和支持。
